タングステンカーバイド粉
タングステンカーバイド粉
超硬合金、サーメット、ダイヤモンド工具、電気接点などに使用されるタングステンカーバイド粉を徹底した品質管理のもとに製造しております。
スクロールで表全体をご覧いただけます。
| 品種名 | 粒度(μm) | WC(%) | T.C(%) | F.C(%) | Fe(%) | Mo(%) | NVR(%) |
|---|---|---|---|---|---|---|---|
| WC06 | 0.5～0.6 | ≧99.8 | 6.13±0.05 | ≦0.05 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC07 | 0.6～0.7 | ≧99.8 | 6.13±0.05 | ≦0.05 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC08 | 0.7～0.9 | ≧99.8 | 6.13±0.05 | ≦0.05 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC10 | 0.9～1.1 | ≧99.8 | 6.13±0.05 | ≦0.05 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC12 | 1.1～1.3 | ≧99.8 | 6.13±0.05 | ≦0.05 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC15 | 1.3～1.8 | ≧99.8 | 6.13±0.05 | ≦0.05 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC20 | 1.8～2.2 | ≧99.8 | 6.13±0.05 | ≦0.05 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC25 | 2.2～2.8 | ≧99.8 | 6.13±0.05 | ≦0.05 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC30 | 2.8～3.3 | ≧99.8 | 6.13±0.05 | ≦0.05 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC35 | 3.3～3.8 | ≧99.8 | 6.13±0.05 | ≦0.05 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC40 | 3.7～4.4 | ≧99.8 | 6.13±0.05 | ≦0.05 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC45 | 4.2～5.0 | ≧99.8 | 6.13±0.05 | ≦0.05 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC50 | 4.7～5.5 | ≧99.8 | 6.13±0.05 | ≦0.05 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC60 | 5.5～7.1 | ≧99.8 | 6.13±0.05 | ≦0.05 | ≦0.05 | ≦0.02 | ≦0.01 |
粒度はフィッシャー法による平均粒径
WC(%)は100からF.C、Fe、MoおよびNVRを差し引いた残部分
T.C：Total Carbon (全炭素) T.Cは上記以外にもご要望にお応えします
F.C：Free Carbon (遊離炭素)
NVR：不揮発分
低ボリュームタングステンカーバイド粉
従来と比較しボリュームが非常に低いタングステンカーバイド粉を製造しております。
合金収縮率の低減、生産性の向上等、用途に応じてさまざまなメリットを提案できます。
スクロールで表全体をご覧いただけます。
| 品種名 | 粒度(μm) | T.C(%) | F.C(%) | Fe(%) | Mo(%) | Cr(%) |
|---|---|---|---|---|---|---|
| WC05LV | ― | 6.15±0.05 | ≦0.10 | ≦0.05 | ≦0.02 | ― |
| WC06LV | 0.5～0.7 | 6.15±0.05 | ≦0.10 | ≦0.05 | ≦0.02 | ― |
| WC08LV | 0.7～0.9 | 6.15±0.05 | ≦0.10 | ≦0.05 | ≦0.02 | ― |
| WC10LV | 0.9～1.1 | 6.15±0.05 | ≦0.10 | ≦0.05 | ≦0.02 | ― |
| WCR05LV | ― | 6.15±0.05 | ≦0.10 | ≦0.05 | ≦0.02 | 0.80～0.90 |
| WCR06LV | 0.5～0.7 | 6.15±0.05 | ≦0.10 | ≦0.05 | ≦0.02 | 0.80～0.90 |
| WCR07LV | 0.7～0.9 | 6.15±0.05 | ≦0.10 | ≦0.05 | ≦0.02 | 0.80～0.90 |
- 期待効果
-
- プレス体焼結時の低収縮（異なる粒度域WCと金型共通化）
- 成型圧力の低減（複雑形状でプレス体の亀裂抑制）
- 焼結体の大型化
- バッチ当たり粉末処理量増（混合工程生産性向上）
- 凝集減による混合時間短縮化（同上）

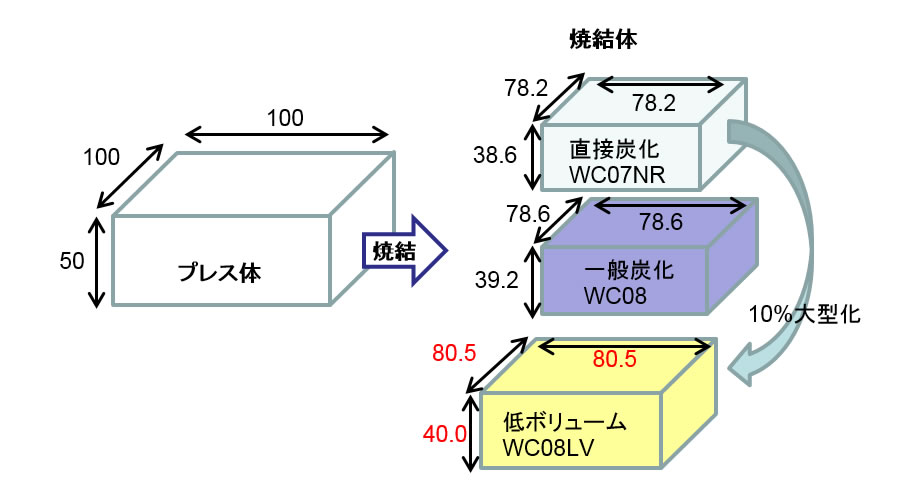

焼結体の大型化可能 0.8μmタングステンカーバイド粉での比較

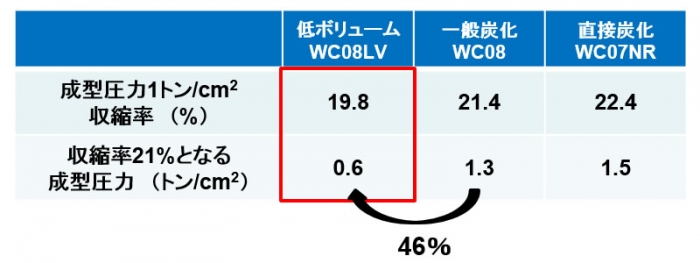

成型圧力の低減
微粒均粒タングステンカーバイド粉末（粒成長抑制剤あり）
スクロールで表全体をご覧いただけます。
| 品種名 | 粒度(μm) | T.C(%) | F.C(%) | Fe(%) | Mo(%) | Cr(%) |
|---|---|---|---|---|---|---|
| WCR05P | 0.45～0.54 | 6.15±0.05 | ≦0.10 | ≦0.05 | ≦0.02 | 0.80～0.90 |
| WCR06P | 0.55～0.65 | 6.15±0.05 | ≦0.10 | ≦0.05 | ≦0.02 | 0.80～0.90 |
| WCR07P | 0.66～0.80 | 6.15±0.05 | ≦0.10 | ≦0.05 | ≦0.02 | 0.80～0.90 |
耐摩耗工具用 タングステンカーバイド粉
タングステン粉を高温炭化することにより、粒度分布が狭く単結晶化が進んだタングステンカーバイド粉を製造しております。
スクロールで表全体をご覧いただけます。
| 品種名 | 粒度(μm) | WC(%) | T.C(%) | F.C(%) | Fe(%) | Mo(%) | NVR(%) |
|---|---|---|---|---|---|---|---|
| WC25S | 2.4～3.2 | ≧99.8 | 6.15±0.05 | ≦0.10 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC30S | 2.5～3.5 | ≧99.8 | 6.15±0.05 | ≦0.10 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC35S | 3.2～3.8 | ≧99.8 | 6.15±0.05 | ≦0.10 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC40S | 4.0～5.0 | ≧99.8 | 6.15±0.05 | ≦0.10 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC45S | 4.5～5.5 | ≧99.8 | 6.15±0.05 | ≦0.10 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC50S | 5.2～5.8 | ≧99.8 | 6.15±0.05 | ≦0.10 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC60S | 6.0～7.0 | ≧99.8 | 6.15±0.05 | ≦0.10 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC70S | 7.0～8.0 | ≧99.8 | 6.15±0.05 | ≦0.10 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC80S | 8.0～10.0 | ≧99.8 | 6.15±0.05 | ≦0.10 | ≦0.05 | ≦0.02 | ≦0.01 |
| WC100S | 14～16 | ≧99.8 | 6.15±0.05 | ≦0.10 | ≦0.05 | ≦0.02 | ≦0.01 |
NVR：不揮発分
超微粒タングステンカーバイド粉
タングステン酸化物と炭素粉末を直接炭化反応させることにより、粒度0.1μm程度までの超微粒タングステンカーバイド粉を製造しております。 高硬度かつ高強度が求められるプリント回路基板用超硬ドリル、エンドミルや、バインダレス合金等の原料に最適です。
超微粒タングステンカーバイド粉（標準粉）
スクロールで表全体をご覧いただけます。
| 品種名 | 粒度(μm) | TC(%) | FC(%) | Fe(%) | Mo(%) | Cr(%) |
|---|---|---|---|---|---|---|
| WC02NR | ※0.10～0.14 | 6.10～6.25 | ≦0.25 | ≦0.02 | ≦0.02 | ― |
| WC04NR | 0.45～0.49 | 6.15±0.05 | ≦0.20 | ≦0.02 | ≦0.02 | ― |
| WC02N | ※0.10～0.13 | 6.20±0.05 | ≦0.20 | ≦0.02 | ≦0.02 | 0.80～0.90 |
| WC04N | 0.45～0.49 | 6.20±0.05 | ≦0.15 | ≦0.02 | ≦0.02 | 0.80～0.90 |
| WC05N | 0.50～0.55 | 6.20±0.05 | ≦0.15 | ≦0.02 | ≦0.02 | 0.80～0.90 |
粒度はフィッシャー法による平均粒径
※印はBET法による換算粒径
超微粒タングステンカーバイド粉（均粒粉）
スクロールで表全体をご覧いただけます。
| 品種名 | 粒度(μm) | TC(%) | FC(%) | Fe(%) | Mo(%) | Cr(%) |
|---|---|---|---|---|---|---|
| WC02NRP | ※0.10～0.14 | 6.10～6.25 | ≦0.25 | ≦0.02 | ≦0.02 | ― |
| WC04NRP | 0.45～0.49 | 6.15±0.05 | ≦0.20 | ≦0.02 | ≦0.02 | ― |
| WC02NP | ※0.10～0.13 | 6.20±0.05 | ≦0.20 | ≦0.02 | ≦0.02 | 0.80～0.90 |
| WC04NP | 0.45～0.49 | 6.20±0.05 | ≦0.15 | ≦0.02 | ≦0.02 | 0.80～0.90 |
| WC05NP | 0.50～0.55 | 6.20±0.05 | ≦0.15 | ≦0.02 | ≦0.02 | 0.80～0.90 |
粒度はフィッシャー法による平均粒径
※印はBET法による換算粒径
- タングステン技術情報
