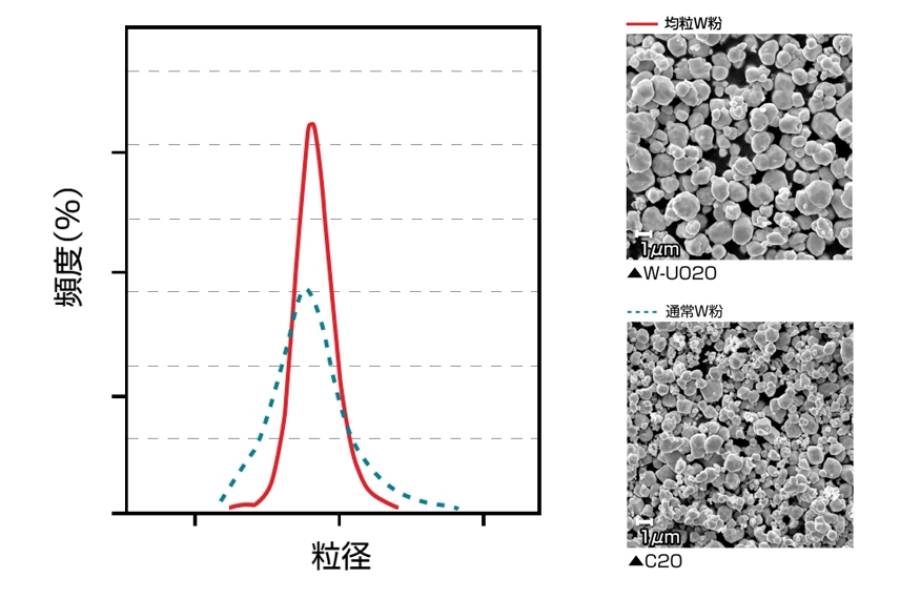

当社独自の技術により従来に比較し均粒なタングステン粉の開発に成功。
低嵩化によるハンドリング性向上の他、均一なタングステン粉末層の形成等が可能となり、膜厚制御、焼結体形成の収縮制御に効果が期待できます。
スクロールで表全体をご覧いただけます。
品種名 | 粒度(μm) | W(%) | O(%) | Fe(%) | Mo(%) | NVR(%) |
---|---|---|---|---|---|---|
W-U010 | 0.9~1.4 | ≧99.9 | ≦0.20 | ≦0.02 | ≦0.02 | ≦0.01 |
W-U020 | 1.5~2.4 | ≧99.9 | ≦0.15 | ≦0.02 | ≦0.02 | ≦0.01 |
W-U030 | 2.5~3.4 | ≧99.9 | ≦0.15 | ≦0.02 | ≦0.02 | ≦0.01 |
W-U040 | 3.5~4.4 | ≧99.9 | ≦0.15 | ≦0.02 | ≦0.02 | ≦0.01 |
W-U050 | 4.5~5.4 | ≧99.9 | ≦0.15 | ≦0.02 | ≦0.02 | ≦0.01 |
W-U100 | 8.0~12.0 | ≧99.9 | ≦0.10 | ≦0.02 | ≦0.02 | ≦0.01 |
W-U150 | 13.0~17.0 | ≧99.9 | ≦0.10 | ≦0.02 | ≦0.02 | ≦0.01 |
W-U200 | 18~22 | ≧99.9 | ≦0.10 | ≦0.02 | ≦0.02 | ≦0.01 |
W-U250 | 23~28 | ≧99.9 | ≦0.10 | ≦0.02 | ≦0.02 | ≦0.01 |
粒度はフィッシャー法による平均粒径
W(%)は100からFe、MoおよびNVRを差し引いた残分
NVR:不揮発分

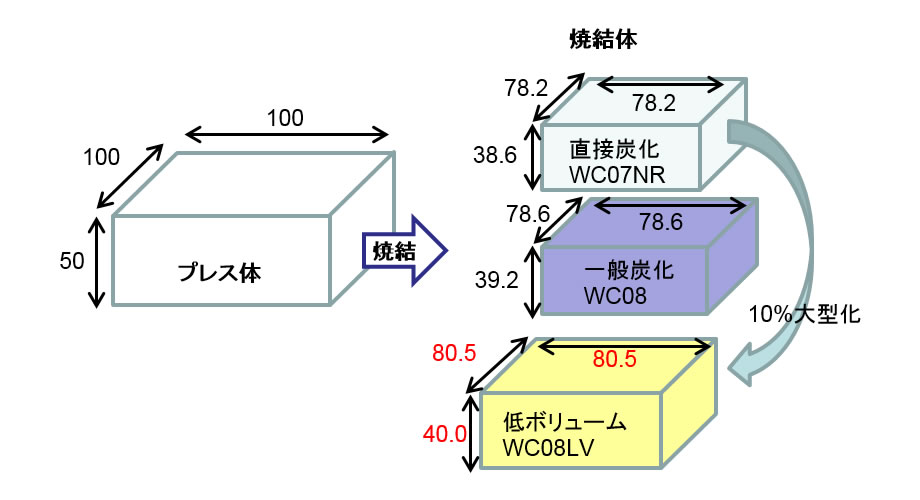

従来と比較しボリュームが非常に低いタングステンカーバイド粉を製造しております。

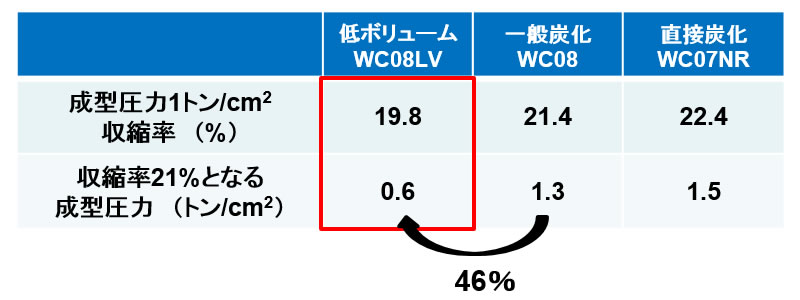

合金収縮率の低減、生産性の向上等、用途に応じてさまざまなメリットを提案できます。
スクロールで表全体をご覧いただけます。
品種名 | 粒度(μm) | T.C(%) | F.C(%) | Fe(%) | Mo(%) | 添加物 |
---|---|---|---|---|---|---|
WC05LV | - | 6.10~6.20 | ≦0.10 | ≦0.05 | ≦0.02 | ― |
WC06LV | 0.5~0.7 | 6.10~6.20 | ≦0.10 | ≦0.05 | ≦0.02 | ― |
WC08LV | 0.7~0.9 | 6.10~6.20 | ≦0.10 | ≦0.05 | ≦0.02 | ― |
WC10LV | 0.9~1.1 | 6.10~6.20 | ≦0.10 | ≦0.05 | ≦0.02 | ― |
WCR05LV | - | 6.10~6.20 | ≦0.10 | ≦0.05 | ≦0.02 | 粒成長抑制剤 |
WCR06LV | 0.5~0.7 | 6.10~6.20 | ≦0.10 | ≦0.05 | ≦0.02 | 粒成長抑制剤 |
WCR07LV | 0.7~0.9 | 6.10~6.20 | ≦0.10 | ≦0.05 | ≦0.02 | 粒成長抑制剤 |
粒度はフィッシャー法による平均粒径
TC:Total Carbon (全炭素)
FC:Free Carbon (遊離炭素)
