株式会社アライドマテリアル

ニューメタルボンドホイール
「MTボンドホイール」シリーズ

ニューメタルボンドホイール</br>「MTボンドホイール」シリーズ
ニューメタルボンドホイール</br>「MTボンドホイール」シリーズ
ニューメタルボンドホイール</br>「MTボンドホイール」シリーズ

理想の超砥粒ホイールを追求するMTボンドホイール

メタルボンドをベースにレジンボンドの良さを融合させ、究極の切れ味を追求したニューメタルボンドホイールです。メタルボンドの優れた砥粒保持力・熱伝導性とレジンボンドに匹敵する切れ味を合わせ持ちます
ダイヤモンド-MTボンドホイールはセラミックス、超硬、サーメット、石英などに、またCBN-MTボンドホイールは各種焼入れ鋼等の難削材の高能率加工を実現します。
カップホイールによる平面加工、クリープフィード研削など、特に切れ味が問題となる加工には最適です。

特長

  • 様々な材料の研削加工で高能率加工を実現します

用途

  • ダイヤモンド-MTボンドホイール:セラミックス、超硬、サーメット、石英などの高能率加工,CBN-MTボンドホイール:各種鉄系材料の高能率加工,カップ形ホイールによる平面加工及びクリープフィード研削など、特にホイールの切れ味が問題となる加工にも最適

製品データ

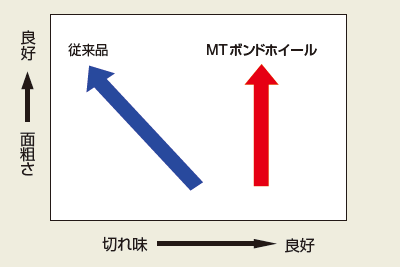

能率と精度の両立

MTボンドホイールは産業分野に対応した用途特性によって、MT10・20は超硬合金、サメット及び高速度鋼各種工具の研削、MT30・40・50はガラス、各種セラミックス及び鉄鋼材料の各種平面研削に最適です。

能率と精度の両立

適用事例

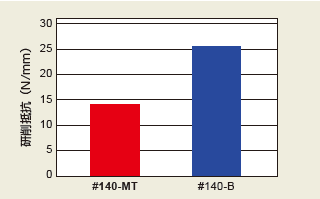

□レジンより切れ味の良いMTボンドホイール
~セラミックス(窒化珪素)の平面研削でレジンボンドホイールとの比較~

■工作物 :窒化珪素
■加工条件
・ホイール周速度:1760m/min
・送り速度:10m/min
・切込み量:20μm

◆ 結 果
レジンボンドホイールより研削抵抗(法線方向)が40%ダウンした。

□レジンより切れ味の良いMTボンドホイール</br>
~セラミックス(窒化珪素)の平面研削でレジンボンドホイールとの比較~

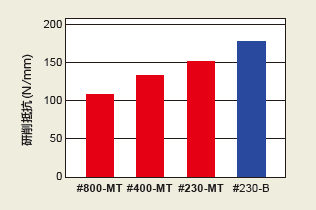

□細粒でも良く切れるMTボンドホイール
~クリープフィード研削での研削抵抗比較~

■工作物 :窒化珪素
■加工条件
・ホイール周速度:1600m/min
・送り速度:60m/min
・切込み量:1mm

◆ 結 果
同一粒度でレジンボンドホイールより研削抵抗が20%低下し、細粒の方がより研削抵抗が小さくなる。(#230、#400、#800との比較)

□細粒でも良く切れるMTボンドホイール</br>
~クリープフィード研削での研削抵抗比較~

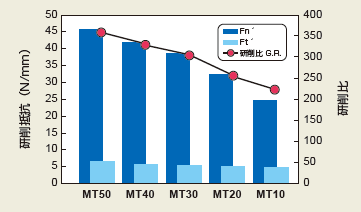

□MTボンドホイールの研削性能
~窒化珪素を平面研削した時の研削性能比較~

■工作物 :窒化珪素
■加工条件
・ホイール周速度:1,650m/min
・送り速度:10m/min
・切込み量:20μm

□MTボンドホイールの研削性能</br>
~窒化珪素を平面研削した時の研削性能比較~

製作可能範囲

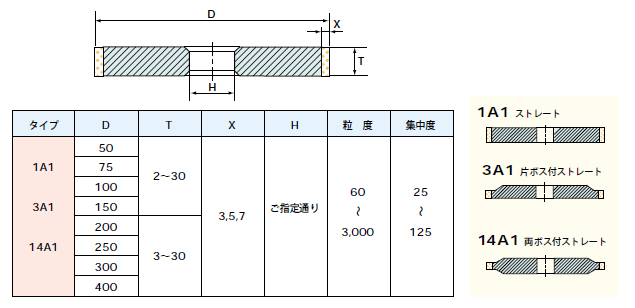

ストレートタイプ
※特殊仕様も設計・製作いたしますので、ご相談ください。

製作可能範囲

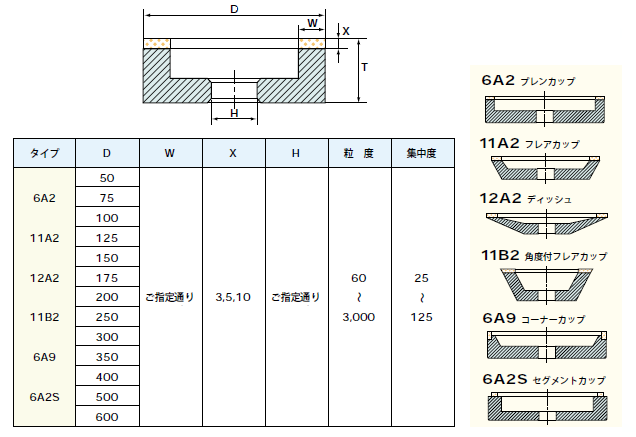

カップタイプ
※特殊仕様も設計・製作いたしますので、ご相談ください。

製作可能範囲

産業

  • 自動車・輸送用機器,光学・精密機器,半導体・電子,機械・工具,軸受,その他

被削材料

  • 鉄系材料,超硬・サーメット,ガラス・セラミックス,磁性材料,その他

加工方法

  • 平面研削,円筒研削,センタレス研削,両頭平面研削,その他研削加工
