ねじ部品

ご要求仕様・用途に合わせて生産します

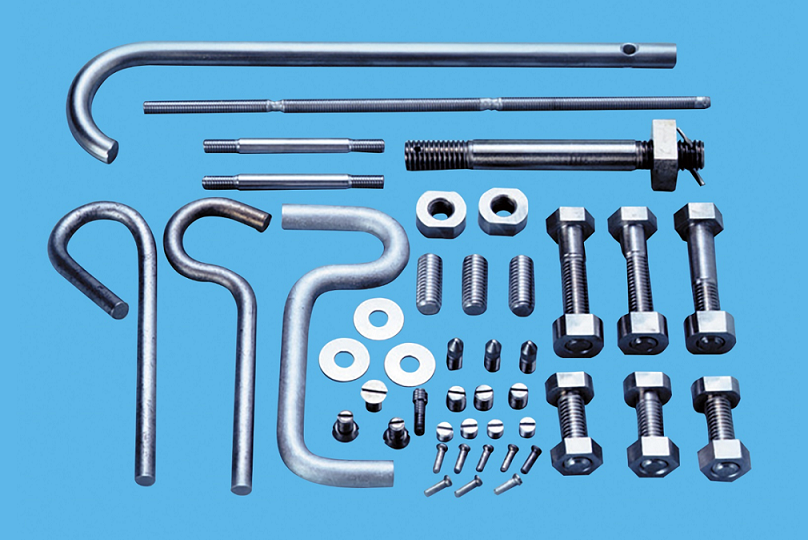

遮蔽が必要な環境、高温環境となる設備の構造部材として、高比重、耐高温変形性に優れるタングステンやモリブデンのねじ部品が広く用いられます。 お客様の仕様に合わせて、高精度な製品の提供をお約束します。以下お問い合わせリンクからご所望の形状をお申し付けください。

用 途

遮蔽や耐高温が必要な環境での組立部品

ねじ部品用タングステン棒材

スクロールで表全体をご覧いただけます。

品種 用途 ノンサグ性 耐震性 加工性 放電性 耐放電消耗 耐摩耗性 耐食性(VM)
AW ハロゲンランプ用フィラメント（細線用）、グリッド、サポート、ヒータ、帯電ワイヤ ◎ ○ ○ △ ○ ○ △
AX 超高温ハロゲンランプ用フィラメント（太中線用） ◎ ◎ ◎ △ ○ ○ △
EX 真空蒸着、高温炉用ヒータ、プリンタ用印字ワイヤ、サポート、放電電極、プローブピン ○ ○ ◎ △ ◎ ◎ ◎
DW 電極、帯電ワイヤ熱電子放出用フィラメント ○ ◎ ◎ ◎ ◎ ○ △
CY
(PFW)		 構造用、炉用ヒータ △ △ ◎ △ △ ○ ◎
EP 放電電極、構造材、圧接電極 ○ △ ◎ △ ◎ ◎ △
KT 放電電極、構造材 ○ △ ◎ △ ◎ ◎ △
4N-W
5N-W		 電極、ヒータ △ △ ◎ △ ○ ◎ ○
LW 構造材、放電電極 ○ ◎ ◎ ○ ○ ○ △

タングステン棒の標準仕様

スクロールで表全体をご覧いただけます。

直径の範囲 (mm)
以上 ～ 未満		 品種名 仕上げ 許容差
直径
(mm)		 仕上げ
研磨
※1		 仕上げ研磨
許容差
直径
(mm)
AW AX EX CY
PFW		 4N-W
5N-W		 EP
KT		 LW 黒皮
D, S		 電解
EP		 化学処理
CC
～0.15 ●             ● ●   ±0.005
0.15～0.20   ●           ● ●   ±0.005
0.20～0.40   ● ● ● ●     ● ●   ±0.005
0.40～0.50   ● ● ● ●     ● ●   ±0.01
0.50～0.60   ● ● ● ●     ● ●   ±0.02
0.60～0.80   ● ● ● ●     ● ● ● ±0.03
0.80～1.0   ● ● ● ●     ●   ● ±0.03 ● ±0.03
1.0～1.3     ● ● ●     ●   ● ±0.03 ● ±0.03
1.3～3.0     ● ● ●     ●   ● ±0.05 ● ±0.03
3.0～5.0     ● ● ●   ● ●   ● ±0.15 ● ±0.03
5.0～6.4     ● ● ●   ● ●   ● ±0.2 ● ±0.05
6.4～8.6     ● ● ●   ● ●   ● ±0.25 ● ±0.1
8.6～12.0     ● ● ●   ●     ● ±0.3 ● ±0.1
12.0～15.0     ● ● ●   ●     ● ±0.4 ● ±0.1
15.0～18.0     ● ● ● ● ●     ● ±0.5 ● ±0.15
18.0～(40.0)       ● ● ● ●     ● ±1.0 ● ±0.2

※1　仕上げ研磨： 直径D30mm未満はセンターレス研磨、D30mm以上は切削ベルター研磨

タングステン棒　長さの製作範囲と標準許容差

スクロールで表全体をご覧いただけます。

径 (mm) 標準長さ（許容差）mm 最大長さ（許容差）mm
5 1,000 (+10/0) 11,000 (±50)
6 1,000 (+10/0) 7,500 (±50)
8 1,100 (+10/0) 4,000 (±50)
11 1,000 (+10/0) 3,000 (±50)
16 1,200 (+10/0) 1,500 (±50)
21 1,100 (+10/0) 1,500 (+10/0)
25 850 (+5/0) 1,500 (+10/0)
31 700 (+5/0) 1,400 (+10/0)
36 500 (+5/0) 1,000 (+10/0)
41 400 (+4/0) 800 (+5/0)
45 300 (+4/0) 600 (+5/0)
50 230 (+3/0) 450 (+4/0)

上記以外の寸法はご相談ください

タングステン棒の純度

品種 純度（%）
AW, AX, EX, CY, EP, KT 99.95以上
DW 99.00以上
LW 97.00以上
4N-W 99.99以上
5N-W 99.999以上

ねじ部品用モリブデン棒材

スクロールで表全体をご覧いただけます。

品種 用途 ノンサグ性 耐衝撃性・耐震性 加工性 耐摩耗性
MOP 構造用、ヒータ、ボルト、ナット △ ○ ◎ ◎
MOS グリッド、マンドレル、アンカー ○ ○ ◎ ○
TT-TEMⓇ サポート、ヒータ、ボルト、ナット、X線管陽極支持軸 ◎ ◎ ◎ ○
TZM 鍛造工具、炉部材 ○ ◎ ◎ ◎

モリブデン棒の標準仕様

スクロールで表全体をご覧いただけます。

直径の範囲 (mm)
以上 ～ 未満		 品種 仕上げ 許容差
直径
(mm)		 仕上げ研磨
※1		 仕上げ研磨
許容差
直径(mm)
MOP MOS TT-TEMⓇ TZM 黒皮
D,S		 電解
EP		 酸洗
CC
0.02～0.20   ●     ● ●   ±0.005
0.20～0.40 ● ● ●   ● ●   ±0.005
0.40～0.50 ● ● ●   ● ●   ±0.01
0.50～0.60 ● ● ●   ● ●   ±0.02
0.60～0.80 ● ● ●   ● ●   ±0.03
0.80～1.0 ● ● ●   ● ●   ±0.03 ●
1.0～1.5 ● ● ●   ● ●   ±0.05 ● ±0.02
1.5～2.0 ● ● ●   ●   ● ±0.05 ● ±0.02
2.0～3.0 ● ● ●   ●   ● ±0.05 ● ±0.03
3.0～4.0 ● ● ●   ●   ● ±0.15 ● ±0.03
4.0～4.6 ● ● ●   ●   ● ±0.15 ● ±0.03
4.6～5.0 ●   ●   ●   ● ±0.15 ● ±0.03
5.0～6.4 ●   ●   ●   ● ±0.2 ● ±0.05
6.4～8.6 ●   ●   ●   ● ±0.25 ● ±0.05
8.6～12.0 ●   ●       ● ±0.3 ● ±0.05
12.0～15.0 ●   ●       ● ±0.4 ● ±0.1
15.0～22.0 ●   ●       ● ±0.5 ● ±0.15
22.0～26.0 ●   ● ●     ● ±0.6 ● ±0.15
26.0～28.0 ●   ● ●     ● ±0.7 ● ±0.2
28.0～50.0 ●   ● ●     ● ±1.0 ● ±0.2

※1　仕上げ研磨：　直径D30mm未満はセンターレス研磨、D30mm以上は切削ベルター研磨
※2　直径50mm以上の製品に関しては、お問い合わせください。

モリブデン線棒の純度

品種 純度（%）
MOP、MOS 99.95以上
TT-TEMⓇ、TZM 99.00以上
タングステン技術情報
モリブデン技術情報
