タングステン板
独自の圧延ノウハウを生かしたタングステン板
厚板から薄板まで。難加工材であるタングステンも独自の圧延ノウハウを生かし製造しています。金属中で最も高融点という特長から、高温炉部材、電極などに使用されます。また、原料から一貫生産していることを生かした、世界最高レベルの高純度タングステン板も、スパッタリングターゲット用に提供可能です。
| 用 途 | X線遮蔽材、炉構造部材、電極 など |
|---|
品種選定ガイド
スクロールで表全体をご覧いただけます。
| 品種 | 用途 | 種類 | 切削性 | 曲げ加工性 | 耐衝撃性 | スパッター性 | 密度 |
|---|---|---|---|---|---|---|---|
| 3N-W | 焼成用敷板、ボート、ヒータ、リフレクター、ヒートシンク材、ウエイト、スペーサ、各種治工具 | 圧延加工品 | ◎ | ◎ | ○ | ◎ | ◎ |
| 4N-W | スパッタリングターゲット材、ホットプレス用金型 | 圧延加工品 | ◎ | ◎ | ○ | ◎ | ◎ |
| 5N-W | スパッタリングターゲット材 | 圧延加工品 | ◎ | ◎ | ○ | ◎ | ◎ |
タングステン板の種類
| 品種 | 純度（%） |
|---|---|
| 3N-W（一般材） | 99.95以上 |
| 4N-W（高純度材） | 99.99以上 |
| 5N-W（超高純度材） | 99.999以上 |
| 種類 | 密度(g/cm3) | 相対密度(%) |
|---|---|---|
| 圧延加工品 | 18.6～19.3 | 96.3～100.0 |
タングステン板の製作可能範囲
スクロールで表全体をご覧いただけます。
| 厚み（mm） 以上 ～ 未満 |
仕上げ面 | 寸法(mm) | 許容差 幅・長さ (mm) |
||||||
|---|---|---|---|---|---|---|---|---|---|
| 圧延 | 鏡面 | CC | 切削 | 研磨 | ホーニング | 最大幅 | 最大長さ | ||
| 0.4～0.5 | ● | ● | ● | ● | 100 | 500 | ー | ||
| 0.5～1.0 | ● | ● | ● | ● | 300 | 500 | ー | ||
| 1.0～1.5 | ● | ● | ● | ● | ● | 300 | 500 | ±2.0 | |
| 1.5～3.0 | ● | ● | ● | ● | ● | 300 | 500 | ±3.0 | |
| 3.0～5.0 | ● | ● | ● | ● | ● | 500 | 2,000 | ±3.0 | |
| 5.0～11.0 | ● | ● | ● | ● | ● | 500 | 1,000 | ±3.0 | |
※ 上記以外の寸法は、お問い合わせください。

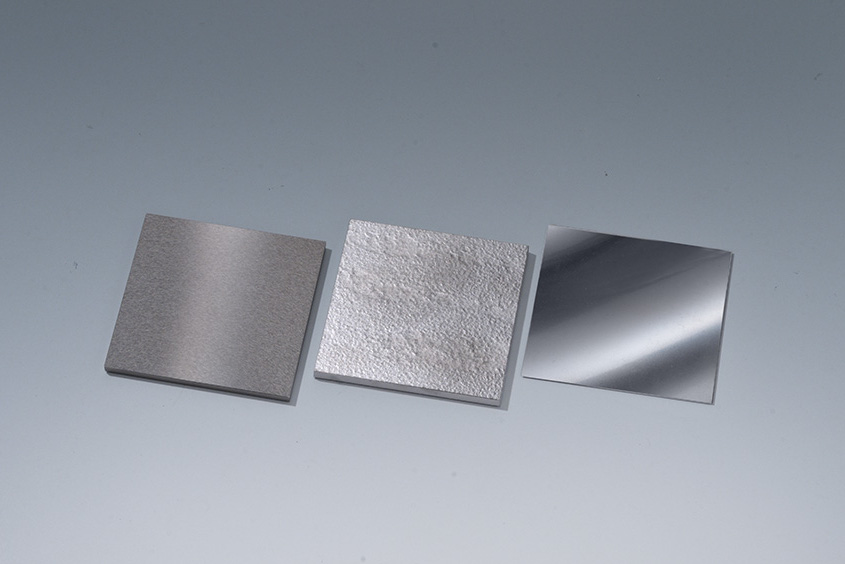

タングステン板の仕上げ面
スクロールで表全体をご覧いただけます。
| 仕上げ面 | 表面粗さ(μm) （代表値） |
特長 |
|---|---|---|
| 圧延 | Ra3.0 | 最も一般的なタングステン板です。 板厚が3mm以下は加熱して曲げ加工、プレス加工が可能です。また、切削加工、研磨加工が容易にできるよう十分に歪取りを行なったタングステン板をご提供します。 |
| 鏡面 | Ra1.6 | 圧延を繰り返すことで表面の凹凸を軽減させ、板表面に光沢を付加したタングステン板です。 |
| CC | Ra2.9 | 圧延による表面状態のバラツキを軽減させるため、酸による洗浄を施します。 |
| 切削 | Ra2.0 | 圧延仕上げよりも精度が必要な場合は、表面を切削加工します。 |
| 研磨 | Ra0.6 | 切削仕上げよりも精度や表面粗さを必要とする場合は、研磨加工が可能です。 |
| ホーニング | Ra2.5 | アルミナ砥粒にてブラスト処理した材料です。 |
